Page 5 - 20230815A4固多多型錄加規格表中文
P. 5

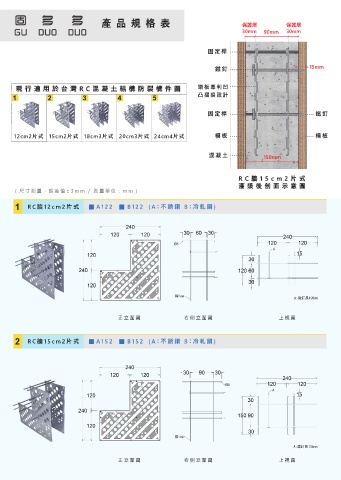

產品規格表                                             保護層             保護層
                                                                                       30mm    90mm    30mm



                                                                           固定桿


                                                                              鐵釘                               15mm


       現行適用於台灣R C混凝土結構防裂構件圖                                            鋼板專利凹
      1           2           3            4           5               凸摺痕設計


                                                                           固定桿                                   鐵釘



      12cm2片式      15cm2片式     18cm3片式     20cm3片式 24cm4片式                    模板                                 模板


                                                                           混凝土                 150mm



                                                                                      R C牆1 5cm2片式
                                                                                      灌漿後剖面示意圖
      （尺寸測量，誤差值± 3mm / 測量單位：mm）

      1    R C牆12cm2片式             A122       B122    (A：不銹鋼 B：冷軋鋼)























                                           正立面圖                    右側立面圖                            上視圖



      2    R C牆15cm2片式             A152       B152    (A：不銹鋼 B：冷軋鋼)

























                                           正立面圖                    右側立面圖                            上視圖
   1   2   3   4   5   6
